Описание моего кабеля для подключения телефона SIEMENS к COM-порту
Кабель привезен из Китая. Маркировка на разъеме, который втыкается в телефон, "SIM C25".
На С45 прошивка, слитие/залитие фулфлеша, работа с различными Siemens-explorer'ами проходили отлично.
Затем у меня появился MT50. Этот телефон при подключении к компьютеру кабелем стал терять сеть.
Вылечил это дело установкой стабилитрона на 2.7 вольта. После этого работа с эксплорерами, DES, GPRS-интернет, слитие фулфлеша происходила без глюков.
Время не стоит, MT50 был заменен на CX65. И снова проблемы с кабелем. Во-первых, разъем физически другой - пришлось поработать напильником.
Во-вторых, распиновка разъема другая - перепаял. В-третьих, в 65 серию Сименс добавил функцию определения типа подключенного к телефону кабеля.
Если телефон считает, что подключен неоригинальный кабель, то он отказывается работать с эксплорерами. После изучения форума Сименс-клуба
нашел решение: 5 контакт разъема кабеля, который подключается к телефону, необходимо соединить с общим через резистор ~10kOm.
Я нашел на 6.3кОм, припаял его в разъем и телефон стал определять кабель как DCA-510, все заработало (эксплореры, прошивка, слитие флеша, EEPROM-tool и прочие хорошие полезные программы).

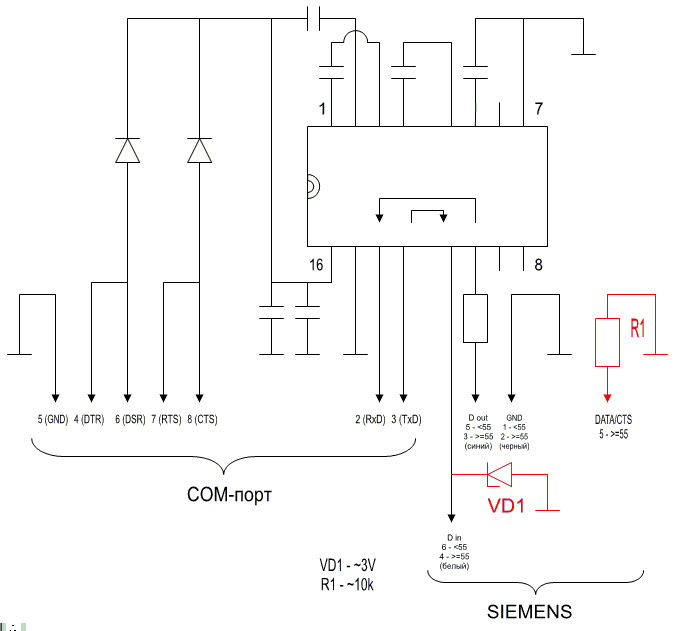

СХЕМА
Схему кабеля я нарисовал сам, номиналов элементов не знаю.
Красным цветом обозначены добавленные мной элементы: стабилитрон (я использовал 2.7 V), необходимый для приведения
напряжения входного сигнала к нормальному для телефона, и резистор на 6.3кОм, необходимый, чтобы телефон определял кабель.
Стабилитрон удобнее всего поставить в тот разъем, который втыкается в телефон, т.к. он легко разбирается.
В этот же разъем я поставил резистор.
Номера контактов телефонного разъема приведены для телефонов до 55 серии (<55) и для 55-65 серии (>=55).
PS: читайте форум Сименс-клуба, там много интересного!
Микросхема - ICL232CPE, аналог MAX232.
Ее описание можно найти в Интернете, используя поисковик, например
Google.com,
или Filesearch.ru.
